ОСТ 34-10-613-93

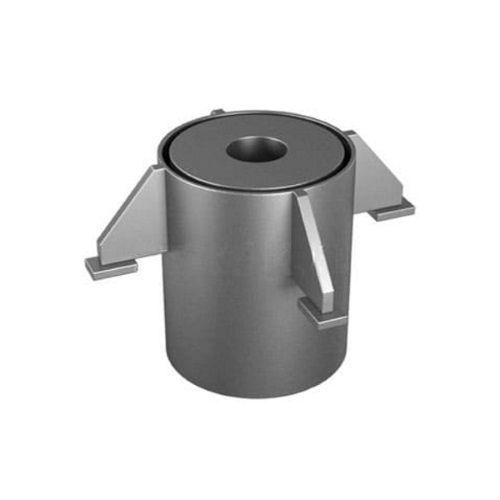

Втулка для прохода через перекрытие ОСТ 34-10-613-93.
| Обозначение втулки | Dн | D | S | B* | Масса, кг | Стоимость за ед., руб.* | ||
| при t среды, 0С | ||||||||
| 200 | 300 | 425 | ||||||
| 01 ОСТ 34-10-613-93 | 57 | - | - | 219 | 6 | 460 | 9,7 | 1 346 |
| 02 ОСТ 34-10-613-93 | 76 | 57 | - | 273 | 6 | 515 | 14 | 1 932 |
| 03 ОСТ 34-10-613-93 | 89; 108 | 76; 89 | 57 | 325 | 6 | 565 | 16,5 | 2 277 |
| 04 ОСТ 34-10-613-93 | 133 | 108 | 76; 89 | 377 | 9 | 615 | 26,7 | 3 542 |
| 05 ОСТ 34-10-613-93 | 159 | 133; 159 | 108 | 426 | 7 | 665 | 24 | 3 174 |
| 06 ОСТ 34-10-613-93 | 219 | - | 133; 159 | 478 | 7 | 720 | 26,7 | 3 542 |
| 07 ОСТ 34-10-613-93 | 273 | 219 | - | 530 | 8 | 770 | 34,1 | 4 520 |
| 08 ОСТ 34-10-613-93 | 325; 377 | 273; 325 | 219; 273 | 630 | 8 | 920 | 40 | 5 198 |
| 09 ОСТ 34-10-613-93 | 426 | 377 | 325 | 720 | 8 | 960 | 45,2 | 5 877 |
| 10 ОСТ 34-10-613-93 | 478; 530 | 426; 478 | 377; 426 | 820 | 8 | 1060 | 51,2 | 6 659 |
| 11 ОСТ 34-10-613-93 | 630 | 530 | - | 920 | 9 | 1160 | 64 | 8 096 |
| 12 ОСТ 34-10-613-93 | 720 | 630 | - | 1020 | 10 | 1260 | 77,9 | 9 856 |
| 13 ОСТ 34-10-613-93 | 820; 920 | 720; 820 | - | 1220 | 11 | 1460 | 103,8 | 13 133 |
| 14 ОСТ 34-10-613-93 | 1020 | 920; 1020 | - | 1420 | 14 | 1660 | 150,5 | 18 182 |
| 15 ОСТ 34-10-613-93 | 1220 | 1220 | - | 1620 | 14 | 1860 | 174 | 21 011 |
| 16 ОСТ 34-10-613-93 | 1420 | 1420 | - | 1760 | 14 | 2000 | 188 | 22 701 |
