ТС-666.00.00

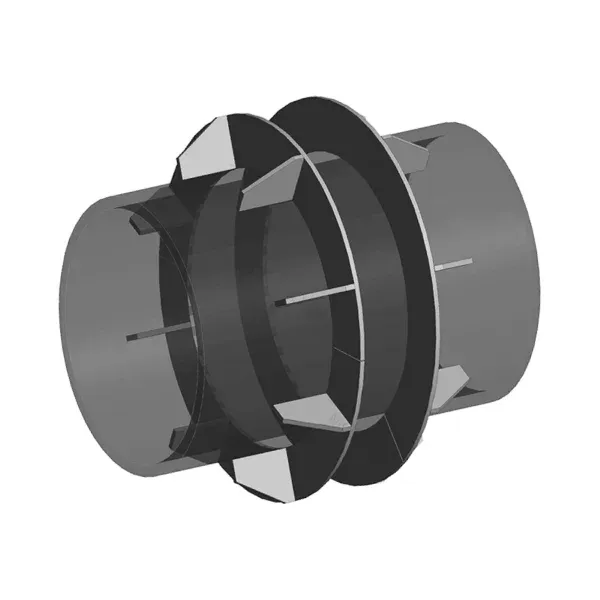

Щитовая неподвижная опора ТС-666.00.00.
Щитовая неподвижная опора применяется для жесткой фиксации трубопроводов, работающих в условиях постоянных высоких нагрузок.
Щитовая опора подходит для широкого диапазона диаметров труб, от 108 до 1420 мм, она компенсирует все возникающие нагрузки и предохраняет сети от деформаций и разрывов. Подходит для эксплуатации практически во всех климатических условиях.
В конструкцию щитовой опоры входит: щит, упоры, ребра жесткости, полукольца. Элементы свариваются друг с другом методом электродной сварки, качество сварочных швов регламентируется государственным стандартом. Марка стали выбирается заказчиком на основании назначения и материала труб.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Дн | Осевая сила Q,кН (mc) | S | D | l | c | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ТС - 666.00.00 | 108 | 50 (5) | 4 | 225 | 110 | 20 | 8,4 | 1 111 |
| 2 | ТС - 666.00.00 - 01 | 133 | 70 (7) | 245 | 110 | 20 | 8,8 | 1 166 | |
| 3 | ТС - 666.00.00 - 02 | 159 | 100 (10) | 5 | 282 | 110 | 20 | 10,4 | 1 375 |
| 4 | ТС - 666.00.00 - 03 | 219 | 200 (20) | 7 | 365 | 110 | 30 | 16,4 | 2 167 |
| 5 | ТС - 666.00.00 - 04 | 273 | 240 (24) | 8 | 420 | 110 | 30 | 18,4 | 2 431 |
| 6 | ТС - 666.00.00 - 05 | 325 | 300 (30) | 8 | 480 | 110 | 30 | 23,8 | 3 069 |
| 7 | ТС - 666.00.00 - 06 | 377 | 380 (38) | 9 | 540 | 110 | 30 | 27,8 | 3 586 |
| 8 | ТС - 666.00.00 - 07 | 426 | 320 (32) | 7 | 610 | 132 | 30 | 45,6 | 5 775 |
| 550 (55) | 10 | ||||||||
| 9 | ТС - 666.00.00 - 08 | 530 | 400 (40) | 7 | 670 | 152 | 40 | 33,3 | 4 213 |
| 10 | ТС - 666.00.00 - 09 | 550 (55) | 9 | 740 | 162 | 50,4 | 6 270 | ||
| 11 | ТС - 666.00.00 - 10 | 630 | 500 (50) | 8 | 780 | 152 | 40 | 37,4 | 4 730 |
| 12 | ТС - 666.00.00 - 11 | 850 (85) | 10 | 870 | 70,8 | 8 800 | |||
| 13 | ТС - 666.00.00 - 12 | 720 | 700 (70) | 9 | 975 | 152 | 40 | 48,8 | 6 182 |
| 14 | ТС - 666.00.00 - 13 | 950 (95) | 11 | 81,6 | 10 142 | ||||
| 15 | ТС - 666.00.00 - 14 | 820 | 1300 (130) | 9 | 1110 | 196 | 40 | 87,6 | 10 890 |
| 16 | ТС - 666.00.00 - 15 | 1650 (165) | 11 | 40 | 140,3 | 17 446 | |||
| 17 | ТС - 666.00.00 - 16 | 920 | 2200 (220) | 10 | 1220 | 226 | 40 | 110 | 13 673 |
| 18 | ТС - 666.00.00 - 17 | 40 | 169 | 21 010 | |||||
| 19 | ТС - 666.00.00 - 18 | 1020 | 2400 (240) | 1330 | 266 | 40 | 122,6 | 15 246 | |
| 20 | ТС - 666.00.00 - 19 | 14 | 40 | 197,4 | 24 541 | ||||
| 21 | ТС - 666.00.00 - 20 | 1220 | 3100 (310) | 11 | 1570 | 286 | 40 | 149 | 18 524 |
| 22 | ТС - 666.00.00 - 21 | 14 | 40 | 239,2 | 29 216 | ||||
| 23 | ТС - 666.00.00 - 22 | 1420 | 3300 (330) | 1820 | 300 | 40 | 190 | 23 617 | |
| 24 | ТС - 666.00.00 - 23 | 40 | 411 | 50 182 |
