ТС-688.00.000

подробное описание

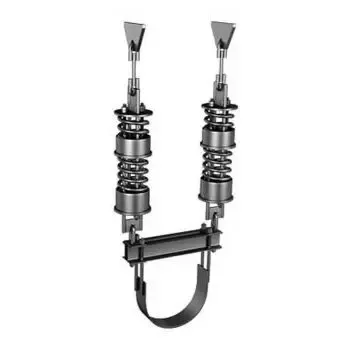

Подвеска пружинная горизонтальных трубопроводов ТС-688.00.000.

Обозначение	Dн	Рабочая деформация пружины	А	d	И	L	L3	Е	Масса, кг.	Стоимость за ед., руб.
Обозначение	Dн	Рабочая деформация пружины	А	d	И	в свободном состоянии пружины		Е	Масса, кг.	Стоимость за ед., руб.
ТС-688.00.000СБ	377	210	550	24	530	Lт + 1695	960	640	223	45 034
ТС-688.00.000-01	377	280	550	24	530	Lт + 1885	1150	640	250,4	48 972
ТС-688.00.000-02	426	210	600	30	550	Lт + 1900	1130	680	299,1	56 364
ТС-688.00.000-03	426	280	600			Lт + 2140	1370	680	347,7	63 118
ТС-688.00.000-04	530	210	710			Lт + 1900	1130	800	315,2	60 390
ТС-688.00.000-05	530	280	710			Lт + 2140	1370	800	377	68 684
ТС-688.00.000-06	630	210	800		600	Lт + 1950	1130	890	330	63 327
ТС-688.00.000-07	630	280	800		600	Lт + 2190	1370	890	382,8	69 839
ТС-688.00.000-08	720	210	920		730	Lт + 2150	1200	1030	403,9	75 735
ТС-688.00.000-09	720	280	920		730	Lт + 2350	1400	1030	460,5	82 775
ТС-688.00.000-10	820	210	1020		780	Lт + 2200	1200	1130	419,8	78 892
ТС-688.00.000-11	820	280	1020		780	Lт + 2400	1400	1130	476,4	88 605
ТС-688.00.000-12	920	210	1120		830	Lт + 2250	1200	1230	430,6	81 026
ТС-688.00.000-13	920	280	1120		830	Lт + 2450	1400	1230	487,2	90 739
ТС-688.00.000-14	1020	210	1220		860	Lт + 2280	1200	1330	438,3	82 555
ТС-688.00.000-15	1020	280	1220		860	Lт + 2480	1400	1330	494,9	92 268
ТС-688.00.000-16	1220	210	1420		980	Lт + 2400	1200	1530	453,7	85 602
ТС-688.00.000-17	1220	280	1420		980	Lт + 2600	1400	1530	510,3	95 311
ТС-688.00.000-18	1420	210	1620		1080	Lт + 2500	1200	1730	449,3	84 733
ТС-688.00.000-19	1420	280	1620		1080	Lт + 2700	1400	1730	505,9	94 446
