ТС-687.00.000

подробное описание

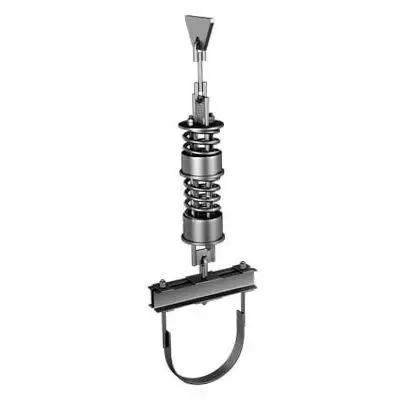

Подвеска пружинная горизонтальных трубопроводов ТС-687.00.000.

Обозначение	Dн	Допускаемая нагрузка кН (кгс)		Рабочая деформация пружины	L		Масса, кг	Стоимость за ед., руб.
Обозначение	Dн	на блок	на пружину	Рабочая деформация пружины	в свободном состоянии пружины		Масса, кг	Стоимость за ед., руб.
ТС-687.00.000 СБ	159	11 (1100)	16,7 (1666)	210	1428 + Lт	880	63,1	13 530
ТС-687.00.000-01	159	11 (1100)	16,7 (1666)	280	1598 + Lт	1050	69,4	14 784
ТС-687.00.000-02	219	24 (2400)	20,0 (2005)	210	1600 + Lт	960	74,1	15 752
ТС-687.00.000-03	219	24 (2400)	20,0 (2005)	280	1790 + Lт	1150	89,5	18 370
ТС-687.00.000-04	273	34 (3400)	26,9 (2686)	210	1790 + Lт	960	109,6	22 143
ТС-687.00.000-05	273	34 (3400)	26,9 (2686)	280	1980 + Lт	1150	123,3	24 112
ТС-687.00.000-06	325	48 (4800)	40,8 (4080)	210	2060 + Lт	1130	157	30 085
ТС-687.00.000-07	325			280	2300 + Lт	1370	183,4	33 341
ТС-687.00.000-08	377			210	2120 + Lт	1130	161,5	30 976
ТС-687.00.000-09	377			280	2360 + Lт	1370	185,6	33 770
ТС-687.00.000-10	426	55 (5500)	49,6 (4955)	210	2220 + Lт	1200	189,7	35 442
ТС-687.00.000-11	426	55 (5500)	49,6 (4955)	280	2420 + Lт	1400	218	38 962
ТС-687.00.000-12	159	11 (1100)	16,7 (1666)	70	1078 + Lт	530	35	7 436
ТС-687.00.000-13	159	11 (1100)	16,7 (1666)	140	1248 + Lт	700	43,5	9 130
ТС-687.00.000-14	219	24 (2400)	20,0 (2005)	70	1170 + Lт	530	43,1	9 306
ТС-687.00.000-15	219	24 (2400)	20,0 (2005)	140	1340 + Lт	700	53,9	10 989
ТС-687.00.000-16	273	34 (3400)	26,9 (2686)	70	1360 + Lт	53	64,2	13 299
ТС-687.00.000-17	273	34 (3400)	26,9 (2686)	140	1530 + Lт	700	118,4	23 298
ТС-687.00.000-18	325	48 (4800)	40,8 (4080)	70	1550 + Lт	620	89,4	18 194
ТС-687.00.000-19	325			140	1780 + Lт	850	114,2	21 131
ТС-687.00.000-20	377			70	1610 + Lт	620	90,2	18 348
ТС-687.00.000-21	377			140	1840 + Lт	850	115	21 285
ТС-687.00.000-22	426	55 (5500)	49,6 (4955)	70	1640 + Lт	620	105,5	20 878
ТС-687.00.000-23	426	55 (5500)	49,6 (4955)	140	1870 + Lт	850	134,5	24 530
