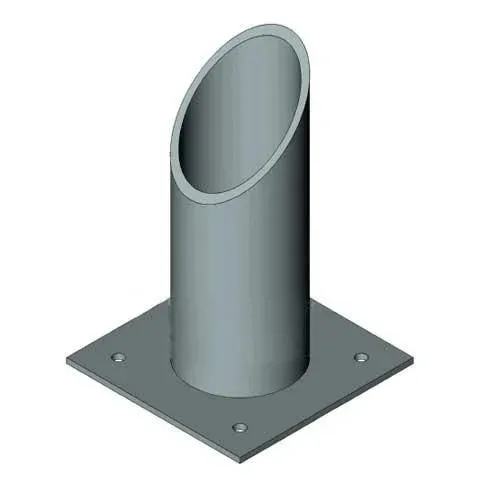

Опора трубчатая крутоизогнутых отводов конструктивно представляет собой комбинацию из основания в виде металлической плиты с отверстиями для креплений и приваренного к ней участка опорной трубы с косым срезом. Используется такая опора для укрепления участков, где трубопровод делает поворот.

Размер диаметра трубы — от 57 до 630 мм. Температура рабочей среды трубопровода не должна превышать +450С, давление — не более 10 МПа, температура окружающей среды — не ниже -70С.

Материалом для изготовления опор типа то служит нержавеющая сталь 12Х18Н10Т, углеродистая сталь ВСт3пс, сталь 20, а также 09Г2. Марка стали выбирается, исходя из условий эксплуатации трубопровода и материала самих труб.

При выборе опор учитывайте размер, массу, расчетные допустимые нагрузки в зависимости от диаметра трубы.

Наш завод обеспечивает высокое качество конструкций без задиров, сколов и иных дефектов. Обеспечиваем контроль качества на каждом этапе. Изготавливаем опоры для трубопроводов ТО по стандартным размерам, а также на заказ по чертежам заказчика для использования с трубами с нестандартным диаметром.

Используем разные марки стали и типы защитного покрытия.

Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.

Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.

Обозначение	Высота до основания трубопровода Н, мм.	Высота опоры, мм.	Масса, кг.	Стоимость за ед., руб.
57-ТО-А1	100	169	1,2	264
57-ТО-А2	150	219	1,4	297
76-ТО-А1	100	188	1,5	319
76-ТО-А2	150	238	1,8	374
89-ТО-А1	100	219	2,2	462
89-ТО-А2	150	269	2,6	550
108-ТО-А1	100	225	2,3	495
108-ТО-А2	150	275	2,6	550
133-ТО-А1	100	277	4,2	847
133-ТО-А2	150	327	4,8	957
159-ТО-А1	100	283	4,3	858
159-ТО-А2	150	333	4,9	968
219-ТО-А1	100	356	10,3	2002
219-ТО-А2	150	406	11,6	2222
273-ТО-А1	100	377	11,5	2211
273-ТО-А2	150	427	12,8	2420
325-ТО-А1	100	463	20,1	3696
325-ТО-А2	150	513	22	3949
377-ТО-А1	100	546	34,4	6116
377-ТО-А2	150	596	37,4	6633
426-ТО-А1	100	569	35,9	6369
426-ТО-А2	150	619	38,9	6820
530-ТО-А1	100	482	47,3	8184
530-ТО-А2	150	532	50,9	8800
630-ТО-А1	100	595	86,8	14872
630-ТО-А2	150	645	92,7	15730
