ТС-669.00.00

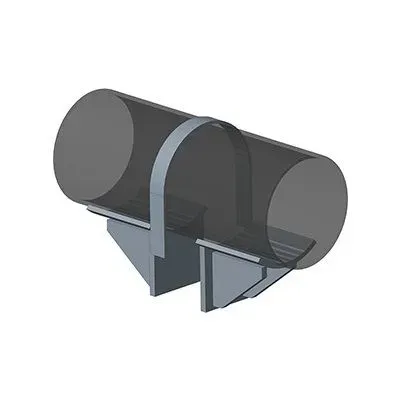

Опора неподвижная хомутовая ТС-669.00.00.
Неподвижная хомутовая опора ТС-669.00.00 используется при монтаже тепловых сетей, она не повреждает защитную оболочку труб и в то же время надежно фиксируют их в заданном положении, компенсируя нагрузки. Опора ТС-669.00.00 предназначена для монтажа трубопроводов диаметром от 10,8 до 102 см, с рабочим давлением до 4Мпа и при рабочей температуре до +425С.
Материалом производства хомутовых опор ТС-669.00.00 служат разные марки конструкционной стали, выбор марки зависит от условий эксплуатации трубопровода и его характеристик.
Конструктивно опора состоит из хомута и упоров, которые выполняют роль подушек. Элементы опоры свариваются при помощи электродов, затем на готовые изделия наносится защитное покрытие, предохраняющее его от коррозии.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Дн | Осевая сила Q, кН (mc) | Вертикальная сила Р, кН (mc) | S | Н | В | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ТС-669.00.00 | 108 | 25 (2,5) | 25 (2,5) | 4 | 110 | 70 | 3,5 | 462 |
| 2 | ТС-669.00.00 - 01 | 133 | 134 | 80 | 3,8 | 506 | |||
| 3 | ТС-669.00.00 - 02 | 159 | 30 (0,3) | 4,5 | 164 | 90 | 5,1 | 671 | |
| 4 | ТС-669.00.00 - 03 | 219 | 70 (0,7) | 40 (4,0) | 6 | 216 | 120 | 9,6 | 1 265 |
| 90 (0,9) | 50 (5,0) | 7 | 10 | 1 320 | |||||
| 5 | ТС-669.00.00 - 04 | 273 | 246 | 12,1 | 1 595 | ||||
| 120 (12) | 8 | 9,8 | 1 298 | ||||||
| 6 | ТС-669.00.00 - 05 | 325 | 90 (9) | 7 | 270 | 120 | 12,1 | 1 595 | |
| 120 (12) | 70 (7) | 8 | |||||||
| 7 | ТС-669.00.00 - 06 | 377 | 150 (15) | 70 (7) | 9 | 300 | 140 | 15 | 1 980 |
| 8 | ТС-669.00.00 - 07 | 426 | 90 (9) | 70 (7) | 7 | 338 | 160 | 23 | 2 959 |
| 150 (15) | 9 | ||||||||
| 9 | ТС-669.00.00 - 08 | 530 | 80 (8) | 70 (7) | 7 | 393 | 200 | 28,6 | 3 685 |
| 100 (10) | 8 | ||||||||
| 120 (12) | 9 | ||||||||
| 10 | ТС-669.00.00 - 09 | 630 | 100 (10) | 7 | 445 | 240 | 38,1 | 4 906 | |
| 140 (14) | 100 (10) | 9 | |||||||
| 180 (18) | 10 | ||||||||
| 220 (22) | 11 | ||||||||
| 11 | ТС-669.00.00 - 10 | 720 | 120 (12) | 80 (8) | 8 | 490 | 280 | 45,6 | 5 874 |
| 200 (20) | 100 (10) | 10 | |||||||
| 250 (25) | 11 | ||||||||
| 300 (30) | 12 | ||||||||
| 12 | ТС-669.00.00 - 11 | 820 | 120 (12) | 80 (8) | 8 | 540 | 300 | 49 | 6 314 |
| 13 | ТС-669.00.00 - 12 | 920 | 120 (12) | 80 (8) | 8 | 592 | 320 | 53,5 | 6 765 |
| 160 (16) | 100 (10) | 9 | |||||||
| 220 (22) | 10 | ||||||||
| 400 (40) | 12 | ||||||||
| 14 | ТС-669.00.00-13 | 1020 | 220 (22) | 100 (10) | 10 | 642 | 360 | 68,5 | 8 668 |
| 260 (26) | 11 | ||||||||
| 350 (35) | 12 | ||||||||
| 450 (45) | 14 | ||||||||
| 15 | ТС-669.00.00-14 | 108 | 25 (2,5) | 25 (2,5) | 4 | 110 | 70 | 3,8 | 506 |
| 16 | ТС-669.00.00-15 | 133 | 134 | 80 | 4,2 | 561 | |||
| 17 | ТС-669.00.00-16 | 159 | 30 (3,0) | 4,5 | 164 | 90 | 5,6 | 737 | |
| 18 | ТС-669.00.00-17 | 219 | 70 (7,0) | 40 (4,0) | 6 | 216 | 120 | 9,6 | 1 265 |
| 90 (9,0) | 50 (5,0) | 7 | 10 | 1 320 | |||||
| 19 | ТС-669.00.00-18 | 273 | 246 | 12,1 | 1 595 | ||||
| 120 (12) | 8 | 10 | 1 320 | ||||||
| 20 | ТС-669.00.00-19 | 325 | 90 (9) | 7 | 270 | 120 | 14,5 | 1 914 | |
| 120 (12) | 70 (7) | 8 | |||||||
| 21 | ТС-669.00.00-20 | 377 | 150 (15) | 70 (7) | 9 | 300 | 140 | 17,7 | 2 332 |
| 22 | ТС-669.00.00-21 | 426 | 90 (9) | 70 (7) | 7 | 338 | 160 | 26 | 3 344 |
| 150 (15) | 9 | ||||||||
| 23 | ТС-669.00.00-22 | 530 | 80 (8) | 70 (7) | 7 | 393 | 200 | 32 | 4 125 |
| 100 (10) | 8 | ||||||||
| 120 (12) | 9 | ||||||||
| 24 | ТС-669.00.00-23 | 630 | 100 (10) | 8 | 445 | 240 | 46,2 | 5 951 | |
| 140 (14) | 100 (10) | 10 | |||||||
| 180 (18) | 11 | ||||||||
| 220 (22) | 12 | ||||||||
| 25 | ТС-669.00.00-24 | 720 | 120 (12) | 80 (8) | 8 | 490 | 280 | 54,5 | 6 897 |
| 200 (20) | 100 (10) | 10 | |||||||
| 250 (25) | 11 | ||||||||
| 300 (30) | 12 | ||||||||
| 26 | ТС-669.00.00-25 | 820 | 120 (12) | 80 (8) | 8 | 540 | 300 | 59 | 7 469 |
| 160 (16) | 100 (10) | 9 | |||||||
| 200 (20) | 10 | ||||||||
| 300 (30) | 12 | ||||||||
| 27 | ТС-669.00.00-26 | 920 | 120 (12) | 80 (8) | 8 | 592 | 320 | 64,5 | 8 162 |
| 160 (16) | 100 (10) | 9 | |||||||
| 220 (22) | 10 | ||||||||
| 400 (40) | 12 | ||||||||
| 28 | ТС-669.00.00-27 | 1020 | 220 (22) | 10 | 642 | 360 | 78 | 9 867 | |
| 260 (26) | 11 | ||||||||
| 350 (35) | 12 | ||||||||
| 450 (45) | 14 |
