ТС-670.00.00

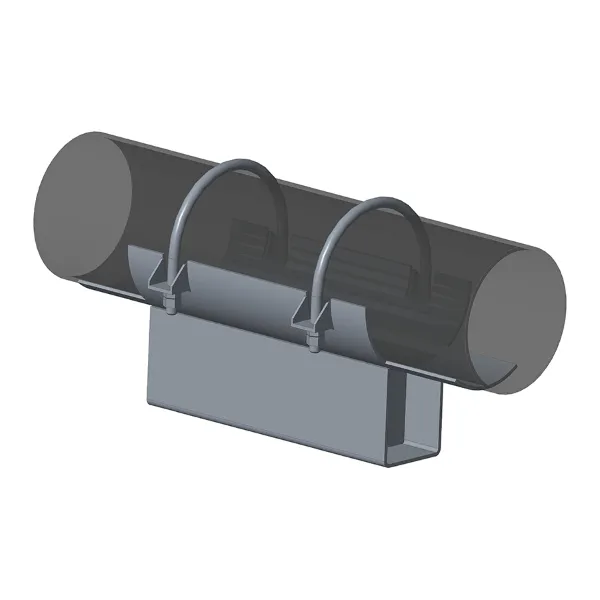

Опора неподвижная хомутовая с корпусом ТС-670.00.00.
Опора неподвижная хомутовая с корпусом ТС-670.00.00 используется при монтаже тепловых сетей в любых климатических условиях. Опора производится из стали, хомуты и подушки-подложки привариваются к корпусу при помощи электродов, при этом качество сварных швов регулируется государственными стандартами.
Хомутовая опора ТС-670.00.00 предназначена для труб диаметром от 57 до 377 мм, может использоваться с рабочим давлением среды до 4 Мпа и температурой до +425С. Защитное покрытие обеспечивает устойчивость опор к негативным действиям окружающей среды.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Дн | Осевая сила Q, кН (mc) | Боковая сила Т, кН (mc) | Вертикальная сила Р, кН (mc) | Н1 | В1 | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ТС-670.00.00 | 57 | 20 (2) | - | 10 (0,1) | 130 | 95 | 3,8 | 506 |
| 2 | ТС-670.00.00 - 01 | 20 (2) | - | 10 (0,1) | 180 | 95 | 4,4 | 583 | |
| 3 | ТС-670.00.00 - 02 | 20 (2) | - | 10 (0,1) | 230 | 95 | 4 | 528 | |
| 4 | ТС-670.00.00 - 03 | 76 | 20 (2) | - | 10 (0,1) | 138 | 115 | 4,3 | 572 |
| 5 | ТС-670.00.00 - 04 | 20 (2) | - | 10 (0,1) | 188 | 115 | 5,5 | 726 | |
| 6 | ТС-670.00.00 - 05 | 20 (2) | - | 10 (0,1) | 238 | 115 | 6,6 | 880 | |
| 7 | ТС-670.00.00 - 06 | 89 | 20 (2) | - | 4,2 (0,42) | 145 | 130 | 4,8 | 638 |
| 8 | ТС-670.00.00 - 07 | 20 (2) | - | 4,2 (0,42) | 195 | 130 | 5,9 | 781 | |
| 9 | ТС-670.00.00 - 08 | 20 (2) | - | 4,2 (0,42) | 245 | 130 | 7,1 | 946 | |
| 10 | ТС-670.00.00 - 09 | 108 | 50 (5) | 20 (2) | 5,7 (0,57) | 154 | 150 | 6,3 | 836 |
| 11 | ТС-670.00.00 - 10 | 50 (5) | 20 (2) | 5,7 (0,57) | 204 | 150 | 7,6 | 1012 | |
| 12 | ТС-670.00.00 - 11 | 50 (5) | 20 (2) | 5,7 (0,57) | 254 | 150 | 8,9 | 1 177 | |
| 13 | ТС-670.00.00 - 12 | 133 | 60 (6) | 20 (2) | 6,0 (0,60) | 165 | 195 | 7,9 | 1045 |
| 14 | ТС-670.00.00 - 13 | 60 (6) | 20 (2) | 6,0 (0,60) | 215 | 195 | 9,9 | 1 309 | |
| 15 | ТС-670.00.00 - 14 | 60 (6) | 20 (2) | 6,0 (0,60) | 265 | 195 | 10,5 | 1 386 | |
| 16 | ТС-670.00.00 - 15 | 159 | 60 (6) | 20 (2) | 8,8 (0,88) | 180 | 220 | 10,9 | 1 441 |
| 17 | ТС-670.00.00 - 16 | 60 (6) | 20 (2) | 8,8 (0,88) | 230 | 220 | 12,2 | 1 617 | |
| 18 | ТС-670.00.00 - 17 | 60 (6) | 20 (2) | 8,8 (0,88) | 280 | 220 | 13,5 | 1 782 | |
| 19 | ТС-670.00.00 - 18 | 219 | 160 (16) | 100 (10) | 12,5 (1,25) | 210 | 290 | 20,9 | 2 761 |
| 20 | ТС-670.00.00 - 19 | 160 (16) | 100 (10) | 12,5 (1,25) | 260 | 290 | 23,7 | 3 135 | |
| 21 | ТС-670.00.00 - 20 | 160 (16) | 100 (10) | 12,5 (1,25) | 310 | 290 | 26,5 | 3 498 | |
| 22 | ТС-670.00.00 - 21 | 273 | 240 (24) | 150 (15) | 24,2 (2,40) | 237 | 360 | 24,5 | 3 234 |
| 23 | ТС-670.00.00 - 22 | 240 (24) | 150 (15) | 24,2 (2,40) | 287 | 360 | 27,4 | 3 619 | |
| 24 | ТС-670.00.00 - 23 | 240 (24) | 150 (15) | 24,2 (2,40) | 337 | 360 | 30,2 | 3 894 | |
| 25 | ТС-670.00.00 - 24 | 325 | 300 (30) | 200 (20) | 31,0 (3,10) | 263 | 435 | 30,5 | 3 927 |
| 26 | ТС-670.00.00 - 25 | 300 (30) | 200 (20) | 31,0 (3,10) | 313 | 435 | 33,9 | 4 367 | |
| 27 | ТС-670.00.00 - 26 | 300 (30) | 200 (20) | 31,0 (3,10) | 363 | 435 | 37,3 | 4 807 | |
| 28 | ТС-670.00.00 - 27 | 377 | 380 (38) | 200 (20) | 37,0 (3,70) | 289 | 485 | 32,8 | 4 224 |
| 29 | ТС-670.00.00 - 28 | 380 (38) | 200 (20) | 37,0 (3,70) | 339 | 485 | 36.2 | 4 664 | |
| 30 | ТС-670.00.00 - 29 | 380 (38) | 200 (20) | 37,0 (3,70) | 389 | 485 | 39,6 | 5 104 |
