ТС-671.00.00

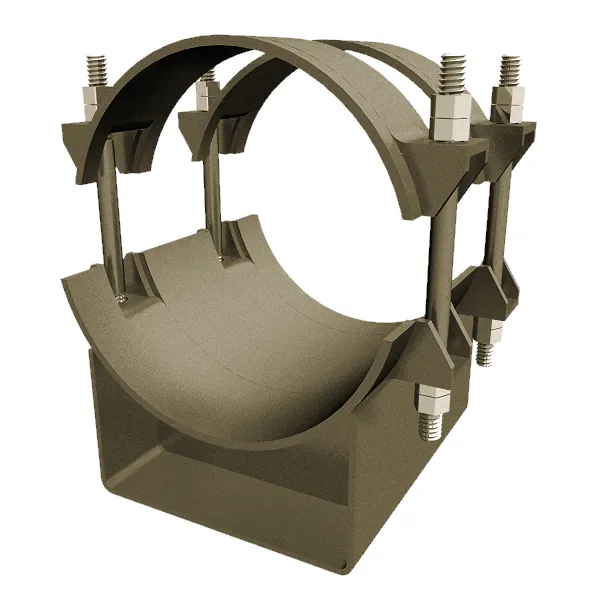

Опора неподвижная бугельная хомутовая с корпусом ТС-671.00.00.
Неподвижная бугельная опора ТС-671.00.00 из стали с защитным покрытием используется при монтаже тепловых сетей для жесткой фиксации труб в заданном проектном положении и предотвращения различных деформаций.
Опора предназначена для труб диаметром от 377 до 1420 мм, с рабочим давлением среды до 4 Мпа и температурой до +425С.
Опора ТС-671.00.00 изготовлена методом сварки с использованием электродов, в соответствии с требованиями государственных и отраслевых стандартов из конструкционных марок стали на выбор заказчика.
Марка стали подбирается с учетом условий эксплуатации трубопровода, его назначения и материала изготовления.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Дн | Осевая сила Q, кН (mc) | Боковая сила Т, кН (mc) | Вертикальная сила Р, кН (mc) | Н1 | В1 | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|
| 1 | ТС-671.00.00 | 377 | 380 (38) | 200 (20) | 37 (3,7) | 290 | 480 | 34 | 4 488 |
| 2 | ТС-671.00.00 - 01 | 380 (38) | 200 (20) | 37 (3,7) | 340 | 480 | 37,4 | 4 939 | |
| 3 | ТС-671.00.00 - 02 | 380 (38) | 200 (20) | 37 (3,7) | 390 | 480 | 40,8 | 5 390 | |
| 4 | ТС-671.00.00 - 03 | 426 | 350 (35) | 200 (20) | 45 (4,5) | 315 | 540 | 45,4 | 5 995 |
| 5 | ТС-671.00.00 - 04 | 350 (35) | 200 (20) | 45 (4,5) | 365 | 540 | 49 | 6 468 | |
| 6 | ТС-671.00.00 - 05 | 350 (35) | 200 (20) | 45 (4,5) | 415 | 540 | 52,4 | 6 743 | |
| 7 | ТС-671.00.00 - 06 | 530 | 400 (40) | 250 (25) | 50 (5,0) | 365 | 640 | 62,98 | 8 107 |
| 8 | ТС-671.00.00 - 07 | 400 (40) | 250 (25) | 50 (5,0) | 415 | 640 | 68,38 | 8 800 | |
| 9 | ТС-671.00.00 - 08 | 400 (40) | 250 (25) | 50 (5,0) | 365 | 640 | 73,88 | 9 515 | |
| 10 | ТС-671.00.00 - 09 | 630 | 500 (50) | 250 (25) | 66 (6,6) | 415 | 750 | 69,6 | 9 185 |
| 11 | ТС-671.00.00 - 10 | 500 (50) | 250 (25) | 66 (6,6) | 465 | 750 | 75,3 | 9 944 | |
| 12 | ТС-671.00.00 - 11 | 500 (50) | 250 (25) | 66 (6,6) | 515 | 750 | 80,8 | 10 670 | |
| 13 | ТС-671.00.00 - 12 | 720 | 650 (65) | 350 (35) | 84 (8,4) | 460 | 840 | 144,8 | 18 634 |
| 14 | ТС-671.00.00 - 13 | 650 (65) | 350 (35) | 84 (8,4) | 510 | 840 | 159,4 | 20 515 | |
| 15 | ТС-671.00.00 - 14 | 650 (65) | 350 (35) | 84 (8,4) | 560 | 840 | 173,7 | 22 363 | |
| 16 | ТС-671.00.00 - 15 | 820 | 750 (75) | 350 (35) | 105 (10,5) | 510 | 940 | 164,5 | 21 175 |
| 17 | ТС-671.00.00 - 16 | 750 (75) | 350 (35) | 105 (10,5) | 560 | 940 | 178,8 | 23 012 | |
| 18 | ТС-671.00.00 - 17 | 750 (75) | 350 (35) | 105 (10,5) | 610 | 940 | 192,5 | 24 783 | |
| 19 | ТС-671.00.00 - 18 | 920 | 850 (85) | 350 (35) | 130 (13,0) | 560 | 1070 | 199,5 | 25 674 |
| 20 | ТС-671.00.00 - 19 | 850 (85) | 350 (35) | 130 (13,0) | 610 | 1070 | 213,3 | 26 983 | |
| 21 | ТС-671.00.00 - 20 | 850 (85) | 350 (35) | 130 (13,0) | 660 | 1070 | 227,1 | 28 732 | |
| 22 | ТС-671.00.00 - 21 | 1020 | 1000 (100) | 600 (60) | 157 (15,7) | 610 | 1185 | 241,1 | 30 503 |
| 23 | ТС-671.00.00 - 22 | 1000 (100) | 600 (60) | 157 (15,7) | 660 | 1185 | 258,2 | 32 659 | |
| 24 | ТС-671.00.00 - 23 | 1000 (100) | 600 (60) | 157 (15,7) | 710 | 1185 | 274,5 | 34 727 | |
| 25 | ТС-671.00.00 - 24 | 1220 | 1300 (130) | 600 (60) | 220 (22,0) | 710 | 1380 | 298,1 | 37 708 |
| 26 | ТС-671.00.00 - 25 | 1300 (130) | 600 (60) | 220 (22,0) | 760 | 1380 | 316,4 | 39 325 | |
| 27 | ТС-671.00.00 - 26 | 1300 (130) | 600 (60) | 220 (22,0) | 810 | 1380 | 334,7 | 41 602 | |
| 28 | ТС-671.00.00 - 27 | 1420 | 1800 (180) | 600 (60) | 292 (29,2) | 810 | 1590 | 329,2 | 40 920 |
| 29 | ТС-671.00.00 - 28 | 1800 (180) | 600 (60) | 292 (29,2) | 860 | 1590 | 348 | 43 252 | |
| 30 | ТС-671.00.00 - 29 | 1800 (180) | 600 (60) | 292 (29,2) | 910 | 1590 | 372,3 | 46 277 |
