Опора корпусная хомутовая. Тип КХ
подробное описание
Опоры корпусные хомутовые КХ используются в качестве несущих конструкций, удерживающих участок трубопровода в заданном проектном положении, а также компенсирующих продольные и поперечные деформации, возникающие при изменении температуры рабочей среды.
Опоры КХ ост 36 146 88 используются с трубами в диапазоне от 57 до 630 мм, температура рабочей среды может достигать +450 С, а температура окружающей среды — до -70С. Давление в системе не должно превышать 10 МПа.

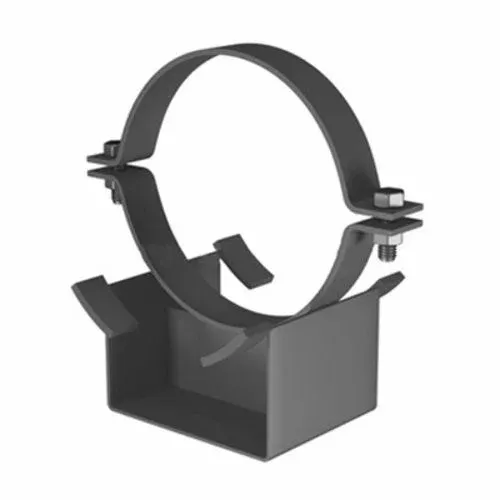

Конструктивно опора типа КХ состоит из корпуса, представляющего собой стальную скобу и приваренного к нему полухомута. Полухомутов может быть два или четыре.
Опоры КХ — это несущая конструкция, удерживающая трубопровод в заданном положении, а также компенсирующая возникающие нагрузки.
В зависимости от исполнения, корпусные хомутовые опоры могут использоваться как подвижные и неподвижные.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
Обозначение | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб. |
|---|---|---|---|
57-КХ-А11 | 100 | 2,1 | 363 |
57-КХ-А12 | 100 | 4,2 | 704 |
57-КХ-А21 | 150 | 2,5 | 429 |
57-КХ-А22 | 150 | 5,2 | 880 |
76-КХ-А11 | 100 | 2,2 | 374 |
76-КХ-А12 | 100 | 4,3 | 715 |
76-КХ-А21 | 150 | 2,7 | 451 |
76-КХ-А22 | 150 | 5,3 | 891 |
89-КХ-А11 | 100 | 2,2 | 374 |
89-КХ-А12 | 100 | 4,5 | 748 |
89-КХ-А21 | 150 | 2,8 | 462 |
89-КХ-А22 | 150 | 5,5 | 913 |
108-КХ-А11 | 100 | 5,4 | 902 |
108-КХ-А12 | 100 | 6,9 | 1144 |
108-КХ-А21 | 150 | 6 | 990 |
108-КХ-А22 | 150 | 8,1 | 1320 |
133-КХ-А11 | 100 | 6,3 | 1034 |
133-КХ-А12 | 100 | 7,8 | 1287 |
133-КХ-А21 | 150 | 6,8 | 1100 |
133-КХ-А22 | 150 | 8,9 | 1452 |
159-КХ-А11 | 100 | 6,9 | 1144 |
159-КХ-А12 | 100 | 8,4 | 1364 |
159-КХ-А21 | 150 | 7,4 | 1221 |
159-КХ-А22 | 150 | 9,5 | 1551 |
219-КХ-А11 | 100 | 13,4 | 2167 |
219-КХ-А12 | 100 | 16,8 | 2706 |
219-КХ-А13 | 100 | 21,7 | 3487 |
219-КХ-А21 | 150 | 14,1 | 2288 |
219-КХ-А22 | 150 | 18 | 2893 |
219-КХ-А23 | 150 | 24 | 3850 |
273-КХ-А11 | 100 | 15,1 | 2431 |
273-КХ-А12 | 100 | 19,6 | 3157 |
273-КХ-А13 | 100 | 25,8 | 4136 |
273-КХ-А21 | 150 | 15,7 | 2541 |
273-КХ-А22 | 150 | 21,5 | 3465 |
273-КХ-А23 | 150 | 29,1 | 4653 |
325-КХ-А11 | 100 | 17,4 | 2816 |
325-КХ-А12 | 100 | 21 | 3388 |
325-КХ-А13 | 100 | 26,9 | 4290 |
325-КХ-А21 | 150 | 18,3 | 2948 |
325-КХ-А22 | 150 | 22,8 | 3674 |
325-КХ-А23 | 150 | 30,3 | 4851 |
377-КХ-А11 | 100 | 19,1 | 3091 |
377-КХ-А12 | 100 | 22,6 | 3652 |
377-КХ-А13 | 100 | 28,4 | 4543 |
377-КХ-А21 | 150 | 20 | 3223 |
377-КХ-А22 | 150 | 24,5 | 3949 |
377-КХ-А23 | 150 | 31,6 | 5060 |
426-КХ-А11 | 100 | 22,1 | 3553 |
426-КХ-А12 | 100 | 27,3 | 4356 |
426-КХ-А13 | 100 | 35,8 | 5709 |
426-КХ-А21 | 150 | 23,6 | 3795 |
426-КХ-А22 | 150 | 30 | 4785 |
426-КХ-А23 | 150 | 40,7 | 6468 |
530-КХ-А11 | 100 | 36,5 | 5797 |
530-КХ-А12 | 100 | 43,9 | 6963 |
530-КХ-А13 | 100 | 55,3 | 8734 |
530-КХ-А21 | 150 | 38,2 | 6061 |
530-КХ-А22 | 150 | 47,3 | 7480 |
530-КХ-А23 | 150 | 61,1 | 9504 |
630-КХ-А11 | 100 | 41 | 6501 |
630-КХ-А12 | 100 | 48,1 | 7612 |
630-КХ-А13 | 100 | 59,2 | 9152 |
630-КХ-А21 | 150 | 42,7 | 6765 |
630-КХ-А22 | 150 | 51,4 | 8008 |
630-КХ-А23 | 150 | 65 | 10065 |
