Опора катковая направляющая. Тип КН
подробное описание

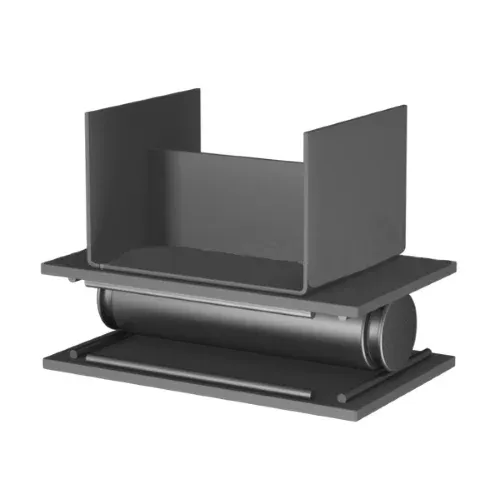

Опора КН — приварная или хомутовая, в конструкции которой имеются направляющие катки, позволяющие трубам перемещаться вдоль своей оси и компенсировать возникающие нагрузки.
Опоры данного типа используются для всех видов технологических трубопроводов, транспортирующих рабочую среду температурой до +450С, под рабочим давлением не выше 10 МПа. Исключение составляют трубопроводы, транспортирующие хладагенты и трубопроводы, расположенные на вечномерзлых или пучинистых грунтах.
На нашем заводе Вы можете приобрести опоры КН в стандартном исполнении, а также заказать изготовление по индивидуальным чертежам для труб любого диаметра.
Мы используем разные марки стали, как для обычного, так и «северного» исполнения, применяем разные типы защитных антикоррозийных покрытий. Исполнение, вес и размеры опор в стандартном исполнении указаны в прайс-листе.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
Обозначение | Ширина опоры, мм | Ширина опорного листа,мм | Длина катка, мм | Масса, кг. | Стоимость за ед., руб. |
|---|---|---|---|---|---|
219-КН-А11 | 200 | 320 | 300 | 17,5 | 3025 |
219-КН-Х11 | 200 | 320 | 300 | 27,1 | 4675 |
219-КН-А12 | 200 | 320 | 320 | 39,9 | 6820 |
219-КН-А13 | 200 | 320 | 320 | 62,5 | 10428 |
219-КН-Б12 | 200 | 320 | 320 | 40,8 | 6974 |
219-КН-Б13 | 200 | 320 | 320 | 63,4 | 10560 |
219-КН-Х12 | 200 | 320 | 320 | 49,5 | 8448 |
219-КН-Х13 | 200 | 320 | 320 | 72,1 | 12001 |
273-КН-А11 | 200 | 320 | 300 | 17,4 | 3014 |
273-КН-Х11 | 200 | 320 | 300 | 28,8 | 4994 |
273-КН-А12 | 200 | 320 | 320 | 40,9 | 6985 |
273-КН-А13 | 200 | 320 | 320 | 64,8 | 10791 |
273-КН-Б12 | 200 | 320 | 320 | 41,9 | 7150 |
273-КН-Б13 | 200 | 320 | 320 | 65,8 | 10956 |
273-КН-Х12 | 200 | 320 | 320 | 52,3 | 8778 |
273-КН-Х13 | 200 | 320 | 320 | 76,2 | 12672 |
325-КН-А11 | 200 | 320 | 300 | 18,1 | 3146 |
325-КН-Х11 | 200 | 320 | 300 | 31,1 | 5346 |
325-КН-А12 | 200 | 320 | 320 | 40,7 | 6963 |
325-КН-А13 | 200 | 320 | 320 | 64,3 | 10791 |
325-КН-Б12 | 200 | 320 | 320 | 41,7 | 7106 |
325-КН-Б13 | 200 | 320 | 320 | 65,3 | 10879 |
325-КН-Х12 | 200 | 320 | 320 | 53,7 | 9009 |
325-КН-Х13 | 200 | 320 | 320 | 77,3 | 12859 |
377-КН-А11 | 200 | 320 | 300 | 18,1 | 3146 |
377-КН-Х11 | 200 | 320 | 300 | 32,9 | 5632 |
377-КН-А12 | 200 | 320 | 320 | 40,5 | 6908 |
377-КН-А13 | 200 | 320 | 320 | 64 | 10659 |
377-КН-Б12 | 200 | 320 | 320 | 41,5 | 7095 |
377-КН-Б13 | 200 | 320 | 320 | 65 | 10813 |
377-КН-Х12 | 200 | 320 | 320 | 55,3 | 9284 |
377-КН-Х13 | 200 | 320 | 320 | 78,3 | 13024 |
426-КН-А11 | 200 | 320 | 300 | 19,5 | 3399 |
426-КН-Х11 | 200 | 320 | 300 | 35,9 | 6138 |
426-КН-А12 | 200 | 320 | 320 | 43,6 | 7436 |
426-КН-А13 | 200 | 320 | 320 | 69,3 | 11539 |
426-КН-Б12 | 200 | 320 | 320 | 45 | 7689 |
426-КН-Б13 | 200 | 320 | 320 | 71,2 | 11858 |
426-КН-Х12 | 200 | 320 | 320 | 60 | 10076 |
426-КН-Х13 | 200 | 320 | 320 | 86,2 | 14344 |
530-КН-А11 | 300 | 420 | 400 | 27 | 4675 |
530-КН-Х11 | 300 | 420 | 400 | 55,2 | 9339 |
530-КН-А12 | 300 | 420 | 420 | 60,2 | 10120 |
530-КН-А13 | 300 | 420 | 420 | 91,9 | 15290 |
530-КН-Б12 | 300 | 420 | 420 | 61,5 | 10340 |
530-КН-Б13 | 300 | 420 | 420 | 94,6 | 15620 |
530-КН-Х12 | 300 | 420 | 420 | 88,4 | 14718 |
530-КН-Х13 | 300 | 420 | 420 | 120,1 | 19657 |
630-КН-А11 | 300 | 420 | 400 | 26,8 | 4653 |
630-КН-Х11 | 300 | 420 | 400 | 59,6 | 10087 |
630-КН-А12 | 300 | 420 | 420 | 59,8 | 10120 |
630-КН-А13 | 300 | 420 | 420 | 91,2 | 15169 |
630-КН-Б12 | 300 | 420 | 420 | 61,5 | 10406 |
630-КН-Б13 | 300 | 420 | 420 | 93,9 | 15620 |
630-КН-Х12 | 300 | 420 | 420 | 92,6 | 15378 |
630-КН-Х13 | 300 | 420 | 420 | 124 | 20306 |
820-КН-А12 | 300 | 420 | 420 | 63,5 | 10747 |
820-КН-А13 | 300 | 420 | 420 | 97,9 | 16280 |
820-КН-Б12 | 300 | 420 | 420 | 67 | 11341 |
820-КН-Б13 | 300 | 420 | 420 | 101,4 | 16742 |
1020-КН-А12 | 500 | 620 | 620 | 95 | 15807 |
1020-КН-А13 | 500 | 620 | 620 | 146,4 | 23749 |
1020-КН-Б12 | 500 | 620 | 620 | 104 | 17160 |
1020-КН-Б13 | 500 | 620 | 620 | 156,3 | 25344 |
1220-КН-А12 | 500 | 620 | 620 | 100 | 16566 |
1220-КН-А13 | 500 | 620 | 620 | 155 | 25146 |
1220-КН-Б12 | 500 | 620 | 620 | 112 | 18337 |
1220-КН-Б13 | 500 | 620 | 620 | 167 | 26851 |
