ОСТ 34-10-617-93

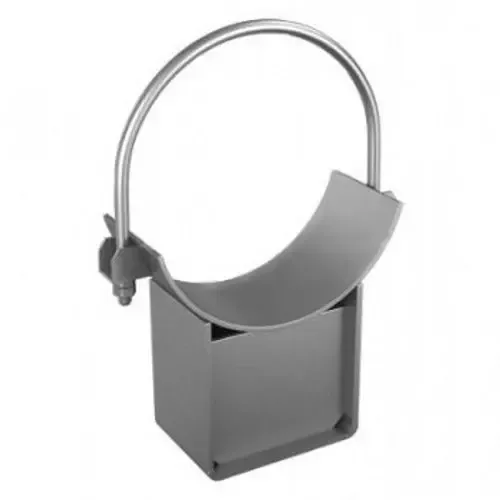

Опора хомутовая скользящая ОСТ 34-10-617-93.
Конструктивно опора состоит из подушки и корпуса, выполненных из углеродистой или легированной стали, что обеспечивает высокую механическую прочность.
Скользящая опора предназначена обеспечить свободное перемещение трубопровода при тепловом воздействии и берут на себя как вертикальные, так и осевые нагрузки. Вертикальная нагрузка, которая ложится на опору возникает в связи с собственным весом трубопровода, веса рабочей среды; при сейсмических нагрузках и динамическом воздействии ветра и веса снежного покрова; при тепловом расширении трубы при высокой температуре рабочей среды.
Осевая нагрузка возникает при удлинении трубы при тепловом воздействии рабочей среды и характеризуются силой трения, принимаемой равной 0,3.
Для скользящей опоры применяется меньшая длина основания. Возможность возникновения угловой деформации трубопровода требует применения хомутовой опоры по ОСТ 34-10-617. Неподвижная опора предотвращает движение трубопровода при вертикальных нагрузках.
Опора ОСТ 34-10-616-93 применяется для:
- технологических трубопроводных систем на тепловых и атомных электростанциях;
- для коробов пылегазовоздуховодов, транспортирующих рабочую среду температурой не ниже +200 °С.
Опора надежно фиксирует трубопровод, предотвращая возможность его провисания и защищая систему. Конструкции распределяют вертикальные и осевые нагрузки, которые образуются при эксплуатации. Они не препятствуют перемещению труб, которое вызвано температурными деформациями.
*Размер К1 – по наименьшей толщине свариваемых деталей;
** Для неподвижных опор.
Типы и основные размеры опор согласно чертежу указаны в таблице.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Вертикальная нагрузка, кН | Диаметр Дн, мм | Ширина опоры, мм | Масса опоры, кг | Стоимость за ед. руб.* |
|---|---|---|---|---|---|---|
| 1 | 57У-01 ОСТ 34-10-617-93 | 0,7 | 57 | 100 | 1,1 | 604,00 |
| 2 | 57К-02 ОСТ 34-10-617-93 | 0,7 | 57 | 100 | 1,1 | 1955,00 |
| 3 | 76У-03 ОСТ 34-10-617-93 | 1,5 | 76 | 100 | 1,4 | 690,00 |
| 4 | 76К-04 ОСТ 34-10-617-93 | 1,5 | 76 | 100 | 1,4 | 2271,00 |
| 5 | 89У-05 ОСТ 34-10-617-93 | 2 | 89 | 100 | 1,6 | 748,00 |
| 6 | 89К-06 ОСТ 34-10-617-93 | 2 | 89 | 100 | 1,6 | 2731,00 |
| 7 | 108У-07 ОСТ 34-10-617-93 | 3,6 | 108 | 100 | 2,7 | 949,00 |
| 8 | 108К-08 ОСТ 34-10-617-93 | 3,6 | 108 | 100 | 2,7 | 3191,00 |
| 9 | 108У-09 ОСТ 34-10-617-93 | 3,6 | 108 | 150 | 3,2 | 1064,00 |
| 10 | 108К-10 ОСТ 34-10-617-93 | 3,6 | 108 | 150 | 3,2 | 3421,00 |
| 11 | 133У-11 ОСТ 34-10-617-93 | 4,3 | 133 | 100 | 3,3 | 1093,00 |
| 12 | 133К-12 ОСТ 34-10-617-93 | 4,3 | 133 | 100 | 3,3 | 4111,00 |
| 13 | 133У-13 ОСТ 34-10-617-93 | 4,3 | 133 | 150 | 3,8 | 1265,00 |
| 14 | 133К-14 ОСТ 34-10-617-93 | 4,3 | 133 | 150 | 3,8 | 4370,00 |
| 15 | 159У-15 ОСТ 34-10-617-93 | 6 | 159 | 100 | 3,8 | 1265,00 |
| 16 | 159К-16 ОСТ 34-10-617-93 | 6 | 159 | 100 | 3,8 | 5060,00 |
| 17 | 159У-17 ОСТ 34-10-617-93 | 6 | 159 | 150 | 4,4 | 1466,00 |
| 18 | 159К-18 ОСТ 34-10-617-93 | 6 | 159 | 150 | 4,4 | 5348,00 |
| 19 | 219У-19 ОСТ 34-10-617-93 | 11 | 219 | 100 | 9,5 | 3163,00 |
| 20 | 219К-20 ОСТ 34-10-617-93 | 11 | 219 | 100 | 10,5 | 14691,00 |
| 21 | 219У-21 ОСТ 34-10-617-93 | 11 | 219 | 150 | 10,5 | 3479,00 |
| 22 | 219К-22 ОСТ 34-10-617-93 | 11 | 219 | 150 | 11,5 | 15180,00 |
| 23 | 273У-23 ОСТ 34-10-617-93 | 19 | 273 | 100 | 11 | 3651,00 |
| 24 | 273К-24 ОСТ 34-10-617-93 | 19 | 273 | 100 | 12 | 17308,00 |
| 25 | 273У-25 ОСТ 34-10-617-93 | 19 | 273 | 150 | 12,5 | 4140,00 |
| 26 | 273К-26 ОСТ 34-10-617-93 | 19 | 273 | 150 | 13,5 | 18515,00 |
| 27 | 325У-27 ОСТ 34-10-617-93 | 25 | 325 | 100 | 17,5 | 5549,00 |
| 28 | 325К-28 ОСТ 34-10-617-93 | 25 | 325 | 100 | 20 | 28520,00 |
| 29 | 325У-29 ОСТ 34-10-617-93 | 25 | 325 | 150 | 19,5 | 6009,00 |
| 30 | 325К-30 ОСТ 34-10-617-93 | 25 | 325 | 150 | 22 | 29498,00 |
| 31 | 377У-31 ОСТ 34-10-617-93 | 30 | 377 | 100 | 19,5 | 6009,00 |
| 32 | 377К-32 ОСТ 34-10-617-93 | 30 | 377 | 100 | 22 | 33063,00 |
| 33 | 377У-33 ОСТ 34-10-617-93 | 30 | 377 | 150 | 22 | 7274,00 |
| 34 | 377К-34 ОСТ 34-10-617-93 | 30 | 377 | 150 | 24 | 34040,00 |
| 35 | 426У-35 ОСТ 34-10-617-93 | 36 | 426 | 100 | 39,5 | 12161,00 |
| 36 | 426К-36 ОСТ 34-10-617-93 | 36 | 426 | 100 | 41 | 59426,00 |
| 37 | 426У-37 ОСТ 34-10-617-93 | 36 | 426 | 150 | 42 | 12938,00 |
| 38 | 426К-38 ОСТ 34-10-617-93 | 36 | 426 | 150 | 45 | 61381,00 |
| 39 | 478У-39 ОСТ 34-10-617-93 | 36 | 478 | 100 | 40 | 12305,00 |
| 40 | 478К-40 ОСТ 34-10-617-93 | 36 | 478 | 100 | 43,5 | 62790,00 |
| 41 | 478У-41 ОСТ 34-10-617-93 | 36 | 478 | 150 | 44 | 13541,00 |
| 42 | 478К-42 ОСТ 34-10-617-93 | 36 | 478 | 150 | 47 | 64486,00 |
| 43 | 530У-43 ОСТ 34-10-617-93 | 45 | 530 | 100 | 43 | 13225,00 |
| 44 | 530К-44 ОСТ 34-10-617-93 | 45 | 530 | 100 | 46 | 69719,00 |
| 45 | 530У-45 ОСТ 34-10-617-93 | 45 | 530 | 150 | 46 | 14174,00 |
| 46 | 530К-46 ОСТ 34-10-617-93 | 45 | 530 | 150 | 49 | 71185,00 |
| 47 | 630У-47 ОСТ 34-10-617-93 | 60 | 630 | 100 | 59 | 18170,00 |
| 48 | 630К-48 ОСТ 34-10-617-93 | 60 | 630 | 100 | 63 | 85359,00 |
| 49 | 630У-49 ОСТ 34-10-617-93 | 60 | 630 | 150 | 64 | 19320,00 |
| 50 | 630К-50 ОСТ 34-10-617-93 | 60 | 630 | 150 | 68 | 87774,00 |
| 51 | 720У-51 ОСТ 34-10-617-93 | 75 | 720 | 100 | 82 | 24754,00 |
| 52 | 720К-52 ОСТ 34-10-617-93 | 75 | 720 | 100 | 88 | 127018,00 |
| 53 | 720У-53 ОСТ 34-10-617-93 | 75 | 720 | 150 | 87 | 26278,00 |
| 54 | 720К-54 ОСТ 34-10-617-93 | 75 | 720 | 150 | 94 | 129921,00 |
| 55 | 820У-55 ОСТ 34-10-617-93 | 95 | 820 | 100 | 86 | 25961,00 |
| 56 | 820К-56 ОСТ 34-10-617-93 | 95 | 820 | 100 | 94 | 142773,00 |
| 57 | 820У-57 ОСТ 34-10-617-93 | 95 | 820 | 150 | 92 | 27773,00 |
| 58 | 820К-58 ОСТ 34-10-617-93 | 95 | 820 | 150 | 100 | 145705,00 |
| 59 | 920У-59 ОСТ 34-10-617-93 | 115 | 920 | 100 | 113 | 34126,00 |
| 60 | 920К-60 ОСТ 34-10-617-93 | 115 | 920 | 100 | 122 | 191360,00 |
| 61 | 920У-61 ОСТ 34-10-617-93 | 115 | 920 | 150 | 120 | 36225,00 |
| 62 | 920К-62 ОСТ 34-10-617-93 | 115 | 920 | 150 | 130 | 195241,00 |
| 63 | 1020У-63 ОСТ 34-10-617-93 | 135 | 1020 | 100 | 118 | 35621,00 |
| 64 | 1020К-64 ОСТ 34-10-617-93 | 135 | 1020 | 100 | 128 | 208323,00 |
| 65 | 1020У-65 ОСТ 34-10-617-93 | 135 | 1020 | 150 | 126 | 38036,00 |
| 66 | 1020К-66 ОСТ 34-10-617-93 | 135 | 1020 | 150 | 136 | 212204,00 |
| 67 | 1220У-67 ОСТ 34-10-617-93 | 185.0 | 1220 | 100 | 174 | 52526,00 |
| 68 | 1220К-68 ОСТ 34-10-617-93 | 185 | 1220 | 100 | 190 | 314870,00 |
| 69 | 1220У-69 ОСТ 34-10-617-93 | 185 | 1220 | 150 | 184 | 55545,00 |
| 70 | 1220К-70 ОСТ 34-10-617-93 | 185 | 1220 | 150 | 200 | 319700,00 |
| 71 | 1420У-71 ОСТ 34-10-617-93 | 260 | 1420 | 100 | 189 | 57069,00 |
| 72 | 1420К-72 ОСТ 34-10-617-93 | 260 | 1420 | 100 | 209 | 355753,00 |
| 73 | 1420У-73 ОСТ 34-10-617-93 | 260 | 1420 | 150 | 199 | 60088,00 |
| 74 | 1420К-74 ОСТ 34-10-617-93 | 260 | 1420 | 150 | 219 | 360583,00 |
| 75 | 1620У-75 ОСТ 34-10-617-93 | 330 | 1620 | 100 | 260 | 78488,00 |
| 76 | 1620К-76 ОСТ 34-10-617-93 | 330 | 1620 | 100 | 285 | 465031,00 |
| 77 | 1620У-77 ОСТ 34-10-617-93 | 330 | 1620 | 150 | 272 | 82110,00 |
| 78 | 1620К-78 ОСТ 34-10-617-93 | 330 | 1620 | 150 | 289 | 470839,00 |
