ТС-661.00.00

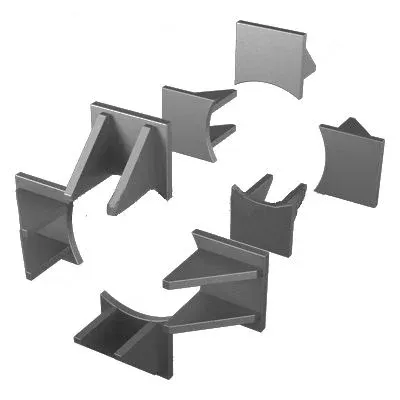

Неподвижная лобовая четырехупорная опора ТС-661.00.00.
Неподвижная лобовая четырехупорная опора фиксируются методом приварки для удержания в заданном положении труб технологических магистральных трубопроводов, эксплуатируемых в условиях рабочего давления до 4Мпа и рабочей температуры до +425С.
Опоры изготовлены из стали с использованием технологии электродной сварки. Производство регламентировано государственными стандартами, что обеспечивает долговечность и надежность изделий.
Лобовые опоры имеют защитное антикоррозийное покрытие и устойчивы к неблагоприятным факторам окружающей среды.
Опоры изготавливаются в зависимости от диаметра трубы, он может составлять от 133 до 1420 мм.
Стоимость продукции зависит от исполнения, веса, марки используемой стали, типа защитного покрытия и размеров изделий. При изготовлении на заказ стоимость рассчитывается индивидуально и зависит от объемов партии.
Упаковка производится согласно правилам перевозки металлических окрашенных изделий, без риска повреждения защитного покрытия и отправляется в любые регионы.
| № | Наименование | Дн | к=S | Осевая сила Q,кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|
| 1 | ТС-661.00.00 | 133 | 4+¹ | 70 (7) | 260 | 80 | 8,8 | 1 166 |
| 5+¹ | 70 (7) | |||||||
| 2 | ТС-661.00.00-01 | 159 | 4+¹ | 100 (10) | 320 | 90 | 13,2 | 1 749 |
| 5+² | 100 (10) | |||||||
| 3 | ТС-661.00.00-02 | 219 | 4+¹ | 120 (12) | 420 | 120 | 23,3 | 2 948 |
| 7+² | 150 (15) | |||||||
| 4 | ТС-661.00.00-03 | 273 | 6+¹ | 120 (12) | 480 | 120 | 22,5 | 2 849 |
| 8+² | 180 (18) | |||||||
| 5 | ТС-661.00.00-04 | 325 | 6+¹ | 120 (12) | 530 | 120 | 25,2 | 3 190 |
| 8+² | 220 (22) | |||||||
| 6 | ТС-661.00.00-05 | 377 | 6+² | 150 (15) | 580 | 140 | 28,3 | 3 586 |
| 9+² | 250 (25) | |||||||
| 7 | ТС-661.00.00-06 | 426 | 7+² | 180 (18) | 660 | 160 | 53,4 | 6 644 |
| 10+² | 300 (30) | |||||||
| 8 | ТС-661.00.00-07 | 530 | 8+² | 180 (18) | 770 | 200 | 64,6 | 8 030 |
| 11+² | 250 (25) | |||||||
| 9 | ТС-661.00.00-08 | 630 | 8+² | 360 (36) | 870 | 240 | 67,7 | 8 415 |
| 12+² | 450 (45) | |||||||
| 10 | ТС-661.00.00-09 | 720 | 9+² | 360 (36) | 960 | 280 | 82,4 | 10 241 |
| 11+² | 550 (55) | |||||||
| 11 | ТС-661.00.00-10 | 820 | 9+² | 450 (45) | 1060 | 300 | 86,4 | 10 747 |
| 11+² | 650 (65) | |||||||
| 12 | ТС-661.00.00-11 | 920 | 10+² | 480 (48) | 1160 | 320 | 92 | 11 440 |
| 14+² | 550 (55) | |||||||
| 13 | ТС-661.00.00-12 | 1020 | 10+² | 750 (75) | 1260 | 360 | 105 | 13 057 |
| 14+² | 950 (95) | |||||||
| 14 | ТС-661.00.00-13 | 1220 | 11+² | 1000 (100) | 1480 | 400 | 136 | 16 907 |
| 1000 (100) | ||||||||
| 15 | ТС-661.00.00-14 | 1420 | 14+² | 1000 (100) | 1680 | 500 | 151 | 18 777 |
