ТС-686.00.000

ТС-686.00.000

подробное описание

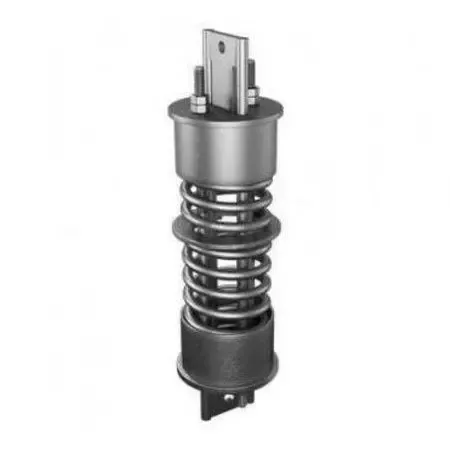

Блок пружинный ТС-686.00.000.

Обозначение Допускаемая нагрузка
на блок, кН (кгс) 		Сила пружины при
рабочей деформации, (кгс) 		L0 L0' L1 S Масса, кг Стоимость за ед.,
руб.
в свободном состоянии пружины
С прогибом пружин 210мм
ТС-686.00.000 СБ 450 128 270 143 423 10 13,5 3 333
ТС-686.00.000-01 278 284 151 445 15,4 3 542
ТС-686.00.000-02 1500 534 308 166 486 12 28,6 6 336
ТС-686.00.000-03 816 327 177 516 31,6 7 106
ТС-686.00.000-04 2400 1190 346 188 550 16 45,3 9 999
ТС-686.00.000-05 1666 369 201 586 49 10 736
ТС-686.00.000-06 2005 414 226 656 58,1 12 584
ТС-686.00.000-07 3400 2686 399 221 640 20 83,9 17 050
ТС-686.00.000-08 4800 3325 507 277 804 114 21 142
ТС-686.00.000-09 4080 528 289 837 122,6 23 265
ТС-686.00.000-10 5500 4955 549 304 873 149,7 27 522
ТС-686.00.000-11 6800 5960 508 284 817 25 173,8 32 417
С прогибом пружин 280мм
ТС-686.00.000-12 450 128 270 270 550 10 15,7 3 762
ТС-686.00.000-13 278 284 284 578 18,1 3 993
ТС-686.00.000-14 1500 534 308 308 628 12 33,5 7 315
ТС-686.00.000-15 816 327 327 666 37,1 8 107
ТС-686.00.000-16 2400 1190 346 346 708 16 52,8 11 319
ТС-686.00.000-17 1666 369 369 754 57,5 12 419
ТС-686.00.000-18 2005 414 414 844 73,5 15 202
ТС-686.00.000-19 3400 2686 399 399 818 20 97,6 19 019
ТС-686.00.000-20 4800 3325 507 507 1034 138,3 24 519
ТС-686.00.000-21 4080 528 528 1076 149 26 521
ТС-686.00.000-22 5500 4955 549 549 1118 178 31 042
ТС-686.00.000-23 6800 5960 508 508 1041 25 205 35 827
